Vermessungstechnik mit modernstem Messequipment

Messaufgaben beim Kunden können mit unserem hochmodernen Equipment, effektiv und effizient bearbeitet werden. Unsere Geräte sind sehr kompakt und schnell aufzubauen, wodurch Kosten durch die Zeitersparnis gegenüber anderen Messsystemen gesenkt werden.

Folgende Anwendungsbereiche sind vorstellbar:

  • Analytische Messung bei Fertigungsproblemen
  • Qualitätssicherung
  • Ist-Aufnahme vorhandener Geometrien (z.B. Rohrleitungen)
  • Soll-Ist Vergleich
  • Maschinenausrichtungen
  • Abgleich gegen CAD-Daten

Unser Team aus erfahrenen Ingenieuren und Technikern verfügt über spezifisches Know-How aus dem gesamten Spezialmaschinenbau. In Verbindung mit fundierten Fachkenntnissen in der Messtechnik, können wir Sie bei Ihren Projekten gezielt und tatkräftig unterstützen.



Faro Laser Tracker Vantage









FARO Laser Tracker Vantage "User Story"

Als der weltweit zuverlässigste Hersteller für 3D-Messtechnik definiert FARO mit dem Vantage das Messen von großen Volumen und hoher Genauigkeit neu. Mit dem Vantage bietet FARO die weltweit fortschrittlichste Lasertracker-Lösung an.

  • 160m spährisches Arbeitsvolumen
  • Genauigkeit bis zu 0,015mm (0,0006 In.)*

*Typische Winkelmessung Leistung bei 2m





Faro Arm Quantum S







Der FARO Prime liefert die höchste Genauigkeit. Er ist die ideale Lösung für grundlegende Messungen, Inspektionen, Reverse Engineering, "CAD zu Bauteil" Analysen und überall dort, wo eine hohe Genauigkeit sowie eine taktile Messlösung erforderlich ist.

  • Sphärisches Arbeitsvolumen von 1,2m bis 3,7m
  • Wiederholungsgenauigkeit von 0,016mm bis 0,060mm

Mögliche Anwendungen für die FARO-Messsysteme sind:

  • Ist-Aufnahme von Geometrien
  • Positionierung und Ausrichtung von Maschinen
  • Soll/Ist Vergleich z.B. in der Qualitätssicherung

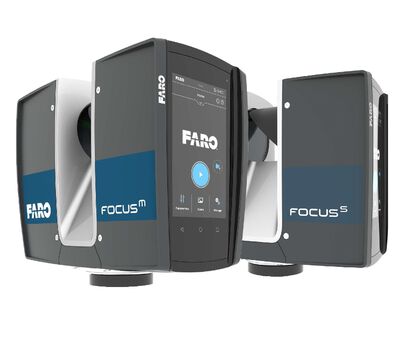

Faro Focus S Laser Scanner (Raumscanner)











Der Faro Focus S ist ein Laserscanner für schnelle und exakte Messungen für Innen- und Außenbereiche in drei Dimensionen. Einfach und schnell per Knopfdruck ermöglicht dieses innovative Messgerät ein genaues Aufmaß von komplexen Objekten und Gebäuden.

Mit der kleinen aber robusten Bauweise, ist es uns möglich auch unter schwersten industriellen Bedingungen Messungen durchzuführen.

Anwendungsbereiche:

  • Optimierung der Raumnutzung
  • Bestandserfassung für Um- oder Erweiterungsbauten
  • Setzungskontrolle
  • Inspektion von Freiform-Bauteilen

Anwendungsbeispiel / Industrieller Rohrleitungsbau

Technisches Problem / Idee hinter der Konstruktion:

Bei einem bekannten Automobilisten aus Deutschland wird an sieben Tagen in der Woche gearbeitet. Hierdurch ist die Belastung auf mechanische  und hydraulische Komponenten bei Fertigungsanlagen enorm. In Folge reißen hydraulische Rohrleitungen an deren Schweißnähte.

Aufgabenstellung:

Herstellung hydraulischer Leitungen ohne Schweißnähte für eine Fertigungsanlage. Um Ausfallzeiten möglichst gering zu halten, muss der Austausch der hydraulischen Leitungen innerhalb von zwei Tagen erfolgen.

Vorgehensweise:

  • Digitalisierung der auszutauschenden Rohrleitungen vor Ort mit Hilfe von modernstem
    Messequipment (FARO Laser Tracker Vantage)
    • Hierdurch werden Anfangs– und Endkoordinaten der einzelnen Rohrsegmente in einem 3D Modell definiert, außerdem wird der gesamte Rohrverlauf sowie mögliche Kollisionen mit
      anderen Anbauteilen beschrieben
  • Anschließend werden einzelne Rohrsegmente in 3D CAD modelliert und zu einer Gesamtbaugruppe zusammengefügt
  • Flansche, Verteilblöcke und Rohrdurchmesser werden im Rahmen der baulichen Gegebenheit
    definiert, berechnet und dokumentiert
    • Somit erhält der Kunde nicht nur eine 1:1 passende Ersatzrohrleitung sondern vielmehr eine hinsichtlich Strömungsgeschwindigkeit und Dauerhaltbarkeit optimierte Rohrleitungsführung
  • Aus den aufbereiteten 3D Daten können nun auf einer CNC-Rohrbiegevorrichtung die kompletten Rohre auf Einbaumaß gebogen werden ohne dass auch nur eine Schweißnaht notwendig ist
  • Durch die präzise Vorarbeit konnten die hydraulischen Rohrleitungen mit unserem erfahrenen Servicepersonal innerhalb der gesetzten zwei Tage austauschen
    • Seit Austausch der Leitungen gibt es keinerlei Probleme mehr mit gerissenen Schweißnähten



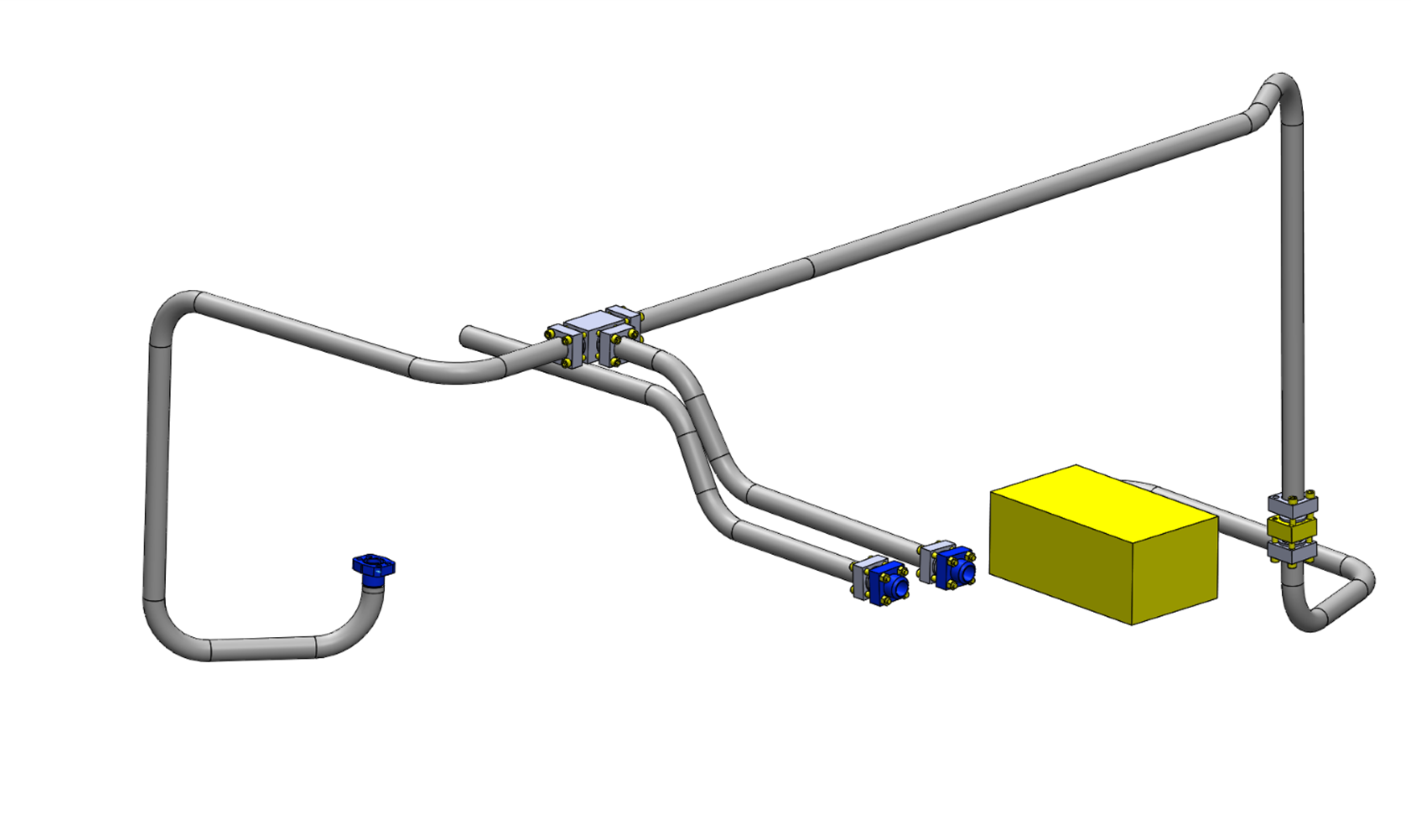

3D-Visualisierung vom auszutauschenden Rohrleitungssystem

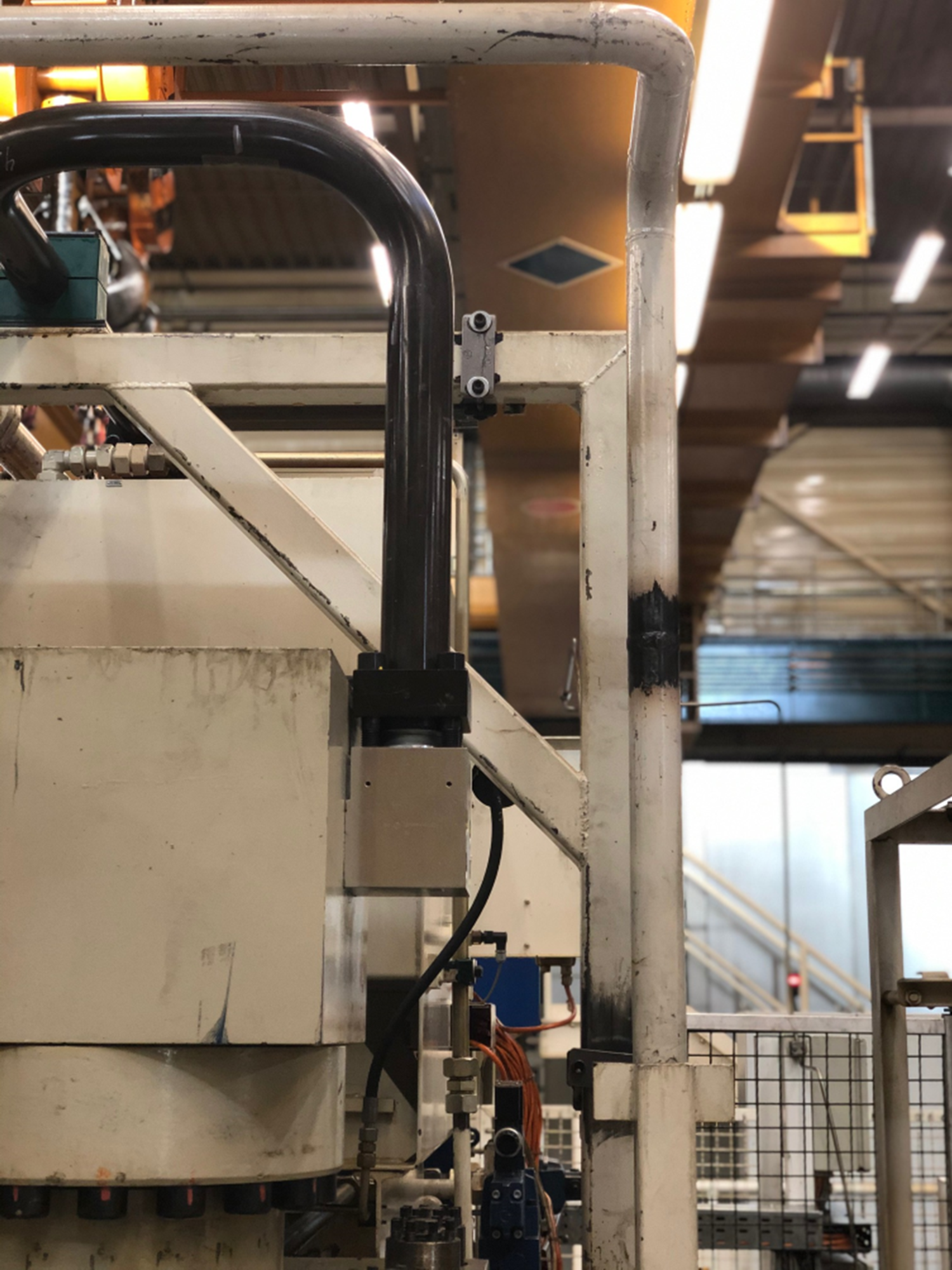

Links (schwarzes Rohr) ohne Schweißnähte nach dem Austausch durch DSD // Rechts (weißes Rohr) Hydraulikleitung mit Schweißnähten und Problemen
